المثقاب المتقاطع مقابل المثقاب الدائري: كيفية اختيار مثقاب الحفر الصخري المناسب
المثقاب المتقاطع مقابل المثقاب الدائري: كيفية اختيار مثقاب الحفر الصخري المناسب
يُعدّ اختيار لقمة الحفر المناسبة من أهم القرارات في عمليات حفر الصخور. إذ تؤثر اللقمة على معدل الاختراق، واستقامة الثقب، وعمر الأداة، وعبء الصيانة، ووقت التوقف، والتكلفة الإجمالية للحفر. وفي مشاريع التعدين، وحفر الأنفاق، واستخراج المحاجر، والإنشاءات، يُعدّ كلٌّ من لقمة الحفر المتقاطعة ولقمة الحفر الدائرية من الخيارات الشائعة الاستخدام.
كلا الأداتين قادرتان على تكسير الصخور بكفاءة، لكنهما تستخدمان هياكل قطع مختلفة، وتؤديان أفضل أداء في ظروف مختلفة. قد يكون مثقاب القطع المتقاطع خيارًا عمليًا منخفض التكلفة للتكوينات الصخرية اللينة أو متوسطة الصلابة. أما مثقاب القطع الدائري، فهو غالبًا الخيار المفضل للصخور الصلبة أو الكاشطة أو التي تتطلب مهارة عالية، لأنه يوفر عمرًا أطول وأداء حفر أكثر استقرارًا.
ينبغي أن يستند الخيار الأفضل إلى خصائص الصخور، ومعدات الحفر، وقدرة الصيانة، وتكلفة الحفر لكل متر بدلاً من سعر الشراء وحده.
بنية مثقاب الحفر المتقاطع ومبدأ عمله
يستخدم مثقاب الحفر المتقاطع أربعة رؤوس مسطحة من الكربيد مرتبة على شكل صليب على سطح المثقاب. تُشكل هذه الرؤوس حواف قطع حادة تكسر الصخور من خلال مزيج من الصدم والقص.
يتميز هذا التصميم ببساطته النسبية. فعندما يُولّد مثقاب الصخور طاقة الصدم والدوران، تصطدم حواف القطع المتقاطعة بسطح الصخر وتقطعه. ويُتيح هذا التصميم اختراقًا أوليًا قويًا في التكوينات الصخرية الرخوة، نظرًا لأن حواف الكربيد المسطحة تُنتج عملية قطع فعّالة.
تشمل الخصائص الشائعة لريشة الحفر المتقاطعة ما يلي:
حشوات كربيد مسطحة مرتبة بشكل متقاطع
حواف قطع حادة
قدرة قطع قوية في الصخور اللينة أو متوسطة الصلابة
هيكل تصنيع بسيط
انخفاض تكلفة الشراء الأولية
الحاجة إلى إعادة الشحذ بانتظام
يُعدّ إعادة الشحذ أهم متطلبات الصيانة. فمع تبلد حواف الكربيد، تنخفض كفاءة القطع بشكل ملحوظ. لذا، يجب إعادة شحذ لقمة القطع العرضية في الوقت المناسب لاستعادة أدائها. وإذا استمر تشغيلها بعد تبلدها، فقد ينخفض معدل الاختراق، وتزداد قوة الحفر، ويتآكل اللقمة بسرعة أكبر.
بنية بت الزر ومبدأ عمله

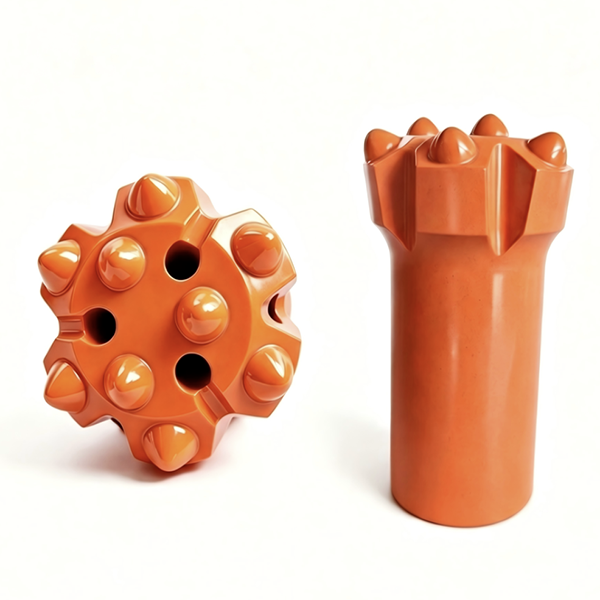

يستخدم مثقاب الزر عدة أزرار من الكربيد مستديرة أو نصف كروية أو مخروطية الشكل، مغروسة في جسم المثقاب الفولاذي. وبدلاً من الاعتماد على حواف قطع طويلة، يقوم المثقاب بتكسير الصخور من خلال نقطة تلامس مركزة وسحق متكرر بالصدمات.
يوزع تصميم الزر القوة بشكل أكثر توازناً على سطح المثقاب، مما يساعده على تحمل أحمال الصدمات العالية وظروف الصخور الكاشطة. في العديد من تطبيقات الصخور الصلبة، تكون أزرار الكربيد المستديرة أقل عرضة للتشقق من حشوات الكربيد المسطحة.
عادةً ما يوفر مثقاب الزر المخصص لموسيقى الروك الصاخبة ما يلي:
أزرار متعددة من الكربيد في ترتيب متوازن
السحق بالصدم المركز
مقاومة أفضل للأحمال عالية التأثير
مقاومة عالية للتآكل في التربة الكاشطة
انخفاض الحاجة إلى إعادة الطحن بشكل متكرر
عمر خدمة أطول في الظروف المناسبة
يكون تآكل الأزرار عادةً أكثر تدرجاً وانتظاماً من تآكل حواف القطع الكربيدية المسطحة. وهذا من شأنه أن يقلل من انقطاعات الصيانة ويحسن من دقة عمليات الحفر خلال دورات الإنتاج الطويلة.
سرعة وكفاءة الحفر
بالنسبة للصخور اللينة والمتوسطة الصلابة، يمكن لريشة الحفر المتقاطعة أن تحقق معدل اختراق أولي جيد في كثير من الأحيان. وتقطع حوافها الحادة بفعالية في تكوينات مثل الصخر الزيتي، والحجر الجيري اللين، والحجر الطيني، وبعض أنواع الحجر الرملي.
في حالة الصخور شديدة الصلابة أو شديدة الكشط، عادةً ما تتمتع رؤوس الحفر ذات الشكل الدائري بميزة. فالجرانيت والبازلت والدياباز والكوارتزيت والصخور الحاملة للحديد قد تتسبب في تآكل أو تشقق حواف الكربيد المسطحة بسرعة. ويمكن لرأس الحفر ذي الشكل الدائري الحفاظ على اختراق أكثر استقرارًا لأن حشواته مصممة لتحمل الصدمات المركزة والاحتكاك الشديد.
مع ذلك، يجب دائمًا اختيار رأس الحفر المناسب لنوع مثقاب الصخور، وقضيب الحفر، وقطر الثقب، وطريقة التنظيف، ومعايير الحفر. حتى رأس الحفر عالي الجودة المستخدم بقوة تغذية أو دوران أو طريقة تنظيف غير مناسبة قد يتعطل قبل الأوان.
عمر الأدوات وصيانتها
يُعدّ عمر الأداة عاملاً أساسياً في المقارنة بين لقمة القطع المتقاطعة ولقمة القطع الدائرية. قد تتعرض حشوات الكربيد المسطحة لتركيز الإجهاد عند حافة القطع، خاصةً في الصخور الصلبة، أو التربة المتشققة، أو التكوينات ذات التغيرات المتكررة في الصلابة. وهذا قد يؤدي إلى تشقق الحواف، وكسر الحشوات، وتقصير عمرها الافتراضي.
تتميز رؤوس الحفر الدائرية عمومًا بتوزيع أفضل للإجهاد، كما أن حوافها المستديرة تجعلها أكثر ملاءمة للصدمات المتكررة والظروف الكاشطة. في الصخور الصلبة، غالبًا ما يمنحها ذلك عمرًا أطول ويقلل من الحاجة إلى استبدالها.
تظل رؤوس الحفر المتقاطعة مناسبة عندما يتمتع المشروع بإمكانية إعادة شحذ موثوقة ويعمل في ظروف صخرية ملائمة. ويمكن أن تكون خيارًا فعالًا من حيث التكلفة للأعمال قصيرة الأجل، والحفر الضحلة، والمحاجر الصغيرة، والمشاريع ذات الميزانيات المحدودة.
جودة الثقوب وأداء مقاومة التشويش
تؤثر جودة الحفرة على الأعمال اللاحقة مثل التفجير، وتركيب الدعامات، والحقن، وحفر النفق. في التربة المتصدعة أو عند حدود الطبقات الصخرية المختلفة، قد يكون من المرجح أن ينحرف مثقاب الحفر العرضي عن اتجاه الحفر المقصود. كما قد تكون قدرته على مقاومة الانحشار أقل في التكوينات المعقدة.
توفر رؤوس الحفر ذات الأزرار توجيهًا أفضل بفضل تصميمها متعدد الأزرار وسطحها الأكثر ثباتًا. فهي تدعم إزالة أكثر سلاسة للقطع، وتقليل انحراف الثقوب، والحد من خطر الانحشار في ظروف التربة الصعبة.
بالنسبة للتفجير في الثقوب العميقة، والتعدين تحت الأرض، وحفر الأنفاق الطويلة، والحفر الإنتاجي المستمر، يمكن أن تكون هذه المزايا مهمة.
دليل عملي للاختيار
اختر مثقابًا متقاطعًا عندما:
الصخر ناعم إلى متوسط الصلابة
تتميز الصخور بقدرة منخفضة نسبياً على التآكل
يتمتع المشروع بإمكانية إعادة طحن رؤوس القطع
تُعد تكلفة الأدوات الأولية هي الشاغل الرئيسي
الحفر سطحي أو مؤقت
اختر بت الزر عندما:
الصخرة صلبة، أو شديدة الصلابة، أو شديدة الكشط
يلزم عمر خدمة طويل وأداء مستقر
تُعد دقة الثقوب مهمة
إعادة الطحن المتكررة ستؤدي إلى توقف الإنتاج
يتضمن المشروع حفر آبار عميقة، أو حفر أنفاق، أو التعدين تحت الأرض
يعتمد اختيار أفضل لقمة حفر للصخور على القيمة التشغيلية الإجمالية. في الصخور الصلبة، قد تكون لقمة الحفر ذات الزر أغلى ثمناً عند الشراء، لكنها توفر تكلفة أقل للمتر الواحد لأنها تدوم لفترة أطول، وتحتاج إلى تغييرات أقل، وتقلل من وقت التوقف للصيانة.
