مثاقب PDC ذات ثمانية أجنحة: عندما يعني وجود عدد أكبر من القواطع انخفاض التكاليف فعلياً
لنكن صريحين: عندما يعرض عليك أحدهم مثقابًا بأجنحة وشفرات أكثر وسعر أعلى، فإن أول ما يخطر ببالك هو: لماذا أدفع أكثر لنفس الثقب؟ سؤال وجيه. ولكن إذا سبق لك أن أخرجت مثقابًا رباعي الأجنحة من نوع PDC من ثقب ذي تكوين جيولوجي مختلط، ووجدت أن شفرات القياس قد تآكلت جزئيًا بينما تبدو الأسنان المركزية جديدة تمامًا، فأنت تعرف الإجابة بالفعل. التحميل غير المتساوي يُتلف المثاقب. والحل، في أغلب الأحيان أكثر مما يظن الناس، هو ببساطة زيادة نقاط التلامس.
رؤوس الحفر PDC ذات الثمانية أجنحة ليست جديدة، لكنها لا تزال قليلة الاستخدام - ويعود ذلك جزئيًا إلى ارتفاع سعرها المبدئي الظاهر في طلب الشراء، وجزئيًا إلى اعتماد العديد من برامج الحفر على نفس رأس الحفر المعتاد. إليك ما يتغير عند استخدام رؤوس الحفر ذات الثمانية أجنحة، ولماذا تُصبح الحسابات في صالحك بمجرد تجاوز السعر الظاهر.
الاستقرار: المشكلة التي لا تلاحظها إلا عندما يفرغ الخزان الرئيسي
في التكوينات الطبقية أو المتصدعة - كالحجر الرملي فوق الصخر الزيتي، والحجر الجيري مع عروق الصوان، وصخور طبقات الفحم المتداخلة - لا يمتلك مثقاب الحفر ذو الأربعة أو الستة أجنحة نقاط تلامس كافية لتحييد القوى الجانبية الناتجة عن اصطدامه بطبقات صلبة ولينة متتالية بسرعة. ينحرف المثقاب، ويتغير مسار الحفر. وإذا كنت تقوم بأخذ عينات لبية، فسينتهي بك الأمر بعينات مكسورة أو مفقودة أو عالقة، ما يجعلها غير صالحة للتحليل الجيولوجي.
ثمانية أجنحة تُغيّر الديناميكية. بفضل ثمانية أسطح قطع موزعة بالتساوي حول وجه المثقاب، يتم امتصاص القوى الجانبية الناتجة عن تغيرات التكوين وإلغاؤها قبل أن تتمكن من إخراج المثقاب عن مساره. تخيّل الأمر كالفرق بين كرسي بأربعة أرجل وآخر بثمانية أرجل - كلاهما سيُبقيك ثابتًا على أرض مستوية، ولكن ضعهما على أرض غير مستوية، وسيظل الكرسي ذو الثمانية أرجل ثابتًا بينما يتأرجح الكرسي ذو الأربعة أرجل.
لا يقتصر دور هذا الثبات على الحفاظ على استقامة الحفرة فحسب، بل يحمي أيضًا قضبان الحفر. فالمثقاب الذي ينحرف جانبيًا ينقل هذه القوى الجانبية عبر سلسلة الحفر. كل انحراف يُسبب إجهادًا على وصلات القضبان، وعلى مدى مئات الأمتار من الحفر، يتراكم هذا الإجهاد ليؤدي إلى تسارع تآكل الخيوط، وتشققات الإجهاد، وانكسار القضبان أحيانًا في أسوأ الأعماق. المثقاب الثابت يعني عمرًا أطول لجميع الأجزاء التي تعلوه.
ارتدِ الحياة: إنها مجرد عملية حسابية
إنّ مسألة تآكل رؤوس الحفر ذات الثمانية أجنحة أبسط من معظم المناقشات التقنية في مجال الحفر. فقاطع PDC لديه كمية محدودة من الصخور التي يمكنه قطعها قبل أن تتآكل طاولة الماس بشكل مفرط. بتوزيع هذا الحمل الإجمالي على عدد أكبر من القواطع، يقوم كل قاطع بجزء أصغر من العمل. جزء أصغر يعني تآكلًا أبطأ، وبالتالي عمرًا أطول لرأس الحفر.
عمليًا، كيف يبدو ذلك؟ في التكوينات متوسطة الصلابة كالحجر الرملي والحجر الجيري، أفاد المشغلون الذين يستخدمون رؤوس حفر PDC ثمانية الشفرات بزيادة في طول الحفر بنسبة 30% أو أكثر لكل رأس حفر مقارنةً برؤوس الحفر ذات الشفرات الأربعة أو الستة. هذا ليس تحسنًا طفيفًا، بل هو الفرق بين إتمام برنامج حفر بتغيير رأس حفر واحد بدلًا من ثلاثة أو أربعة.
الجدوى الاقتصادية واضحة. إذا كانت تكلفة مثقاب ذي ثمانية أجنحة، على سبيل المثال، أعلى بنسبة 40% من مثقاب ذي أربعة أجنحة، ولكنه يدوم لفترة أطول بنسبة 30% على الأقل، فإنك تقترب من نقطة التعادل في تكلفة المواد الاستهلاكية وحدها. لكن التوفير الحقيقي يأتي مما لا يظهر في الفاتورة: وقت تغيير المثقاب على عمق 200 متر، ووقت انتظار الطاقم أثناء توقف جهاز الحفر، وتآكل معدات الرفع نتيجة رحلة ذهاب وإياب إضافية. إذا أخذنا هذه العوامل في الحسبان، فإن المثقاب ذو الثمانية أجنحة يتفوق بفارق مريح في معظم أعمال الحفر في التكوينات الصخرية متوسطة الصلابة إلى الصلبة.
هندسة القطع المختلطة: مستديرة للتأثير، وحادة للسرعة

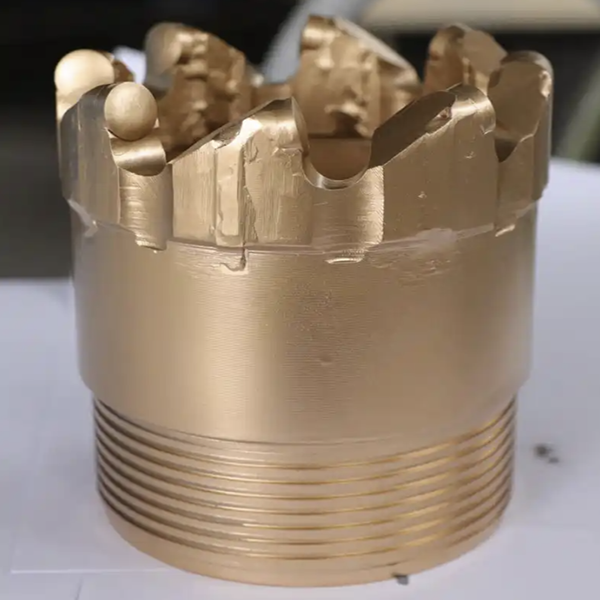

من التفاصيل التصميمية التي تميز لقمة الحفر ذات الثمانية أجنحة الجيدة عن تلك التي تُعتبر مجرد حيلة تسويقية، هندسة القطع. النهج الأمثل - والذي يجب البحث عنه عند اختيار مواصفات لقمة الحفر - هو التصميم المختلط: حشوات كروية أو مقببة الشكل من مادة PDC لمنطقة القطع الرئيسية، وقواطع موشورية أو مسطحة حول المحيط.
لماذا نخلط بينهما؟ لكل جزء من رأس المثقاب وظيفة مختلفة. تتحمل القواطع المركزية الجزء الأكبر من قوة الصدمة عند بدء المثقاب بالحفر في الصخر. تعمل حشوات PDC الكروية على توزيع هذه الصدمة على مساحة تلامس أكبر، مما يقلل من حواف التكسر ويقلل من احتمالية حدوث أعطال كارثية عند الاصطدام بعقدة صلبة بشكل غير متوقع. أما قواطع القياس، فتقوم أساسًا بالكشط، للحفاظ على قطر الثقب وجودته. يوفر شكل القاطع الأكثر حدة واستواءً عند القياس جدران ثقب أنظف ومساحة أكبر للقطع الناتجة حول كتف المثقاب.
هذا المزيج يجعل رؤوس الحفر ذات الثمانية أجنحة متعددة الاستخدامات بشكل استثنائي في مختلف أنواع التكوينات الجيولوجية. ففي الحجر الجيري الصلب، تتحمل الحشوات الدائرية الاستخدام. وفي الحجر الرملي الكاشط، تتشارك الشفرات الإضافية في تحمل التآكل. أما في التربة المختلطة، فيحافظ الثبات على استقامة مسار الحفر. إنه تصميم متعدد الاستخدامات.
مقارنة ثلاثية المخاريط جديرة بالاهتمام
إذا كنتَ تستخدم رؤوس حفر ثلاثية المخاريط في الصخور الصلبة، فإن رأس الحفر PDC ذو الثمانية أجنحة هو أقرب بديل مباشر يوفر لك مزايا تقنية القطع الثابت. تتعامل رؤوس الحفر ثلاثية المخاريط مع التكوينات الصخرية الصلبة عن طريق السحق - وزن ثقيل، دوران بطيء نسبيًا، انهيار ميكانيكي للصخور تحت تأثير الأحمال المركزة. أما رأس الحفر PDC المصمم جيدًا والمزود بعدد كافٍ من الأجنحة، فيقوم بالقص بدلًا من السحق، مما يجعله أسرع وأكثر كفاءة في استهلاك الطاقة عندما يسمح التكوين بذلك. يمنحك تصميم الأجنحة الثمانية المتانة الهيكلية اللازمة لتطبيق وزن الحفر المطلوب لحفر ثلاثي المخاريط، دون الأجزاء المتحركة وأعطال المحامل التي تؤدي في النهاية إلى تلف جميع رؤوس الحفر المخروطية الدوارة.
نقطة القرار الحقيقية
لا تُعدّ رؤوس الحفر ذات الثمانية أجنحة المصنوعة من الماس المُطعّم بالماس الخيار الأمثل لكلّ ثقب. ففي الطين أو الفحم الناعم والمتجانس، يتفوّق عليها رأس الحفر ذو الثلاثة أجنحة من حيث سرعة الاختراق وبتكلفة أقل. أما في الكوارتزيت شديد الصلابة والتآكل، فلن تُجدي حتى الثمانية أجنحة نفعًا في منع التآكل السريع - فهذه هي طبيعة رؤوس الحفر المُطعّمة بالماس.
لكن بالنسبة للقطاع المتوسط في عالم الحفر - التكوينات متوسطة الصلابة إلى الصلبة، والتركيبات الصخرية المختلطة، والآبار التي يكون فيها الانحراف مهمًا - يُعدّ استخدام ثمانية أجنحة أحد التغييرات القليلة في المعدات التي تُعوّض تكلفتها من أول عملية حفر. يكمن السر في تجاوز سعر الشراء والنظر إلى التكلفة لكل متر. هنا تبرز أهمية الأجنحة الإضافية.
