لقمة حفر PDC غير الأساسية: لماذا يُعدّ اختيار اللقمة المناسبة للأرض أهم من السعر؟
قبل بضعة أشهر، أراني مشرف منجم في شانشي درجًا مليئًا برؤوس حفر PDC تالفة - ما يزيد عن ثلاثين رأسًا، جميعها مستخرجة من مشروع واحد لتصريف الغاز. لم تكن رؤوس الحفر مهترئة فحسب، بل كانت محطمة. أجزاء من سطح الماس مفقودة، وركائز الكربيد متقشرة تمامًا، وبعضها مزرقّ اللون من جراء التشغيل الجاف. ما السبب؟ كل رأس حفر في ذلك الدرج كان من نفس الطراز. رؤوس حفر PDC قياسية ثلاثية الأجنحة ذات وجه مسطح، تم طلبها بكميات كبيرة لأن سعرها كان مناسبًا. لم يكلف أحد نفسه عناء التحقق مما إذا كانت التكوينات الجيولوجية متطابقة بالفعل.
هذا الدرج درسٌ باهظ الثمن في حقيقة بسيطة: جودة مثقاب PDC غير الأساسي تعتمد كلياً على جودة التكوين الذي يُستخدم معه. إذا أخطأت في اختيار المثقاب، ستستهلك المثاقب بسرعة تفوق قدرتك على طلب بدائل. أما إذا اخترت المثقاب المناسب، فسيدوم نفس التصميم لفترة أطول من ثلاثة مثاقب أخرى غير متوافقة.
التشكيلات المرنة: لا تبالغ في تعقيدها

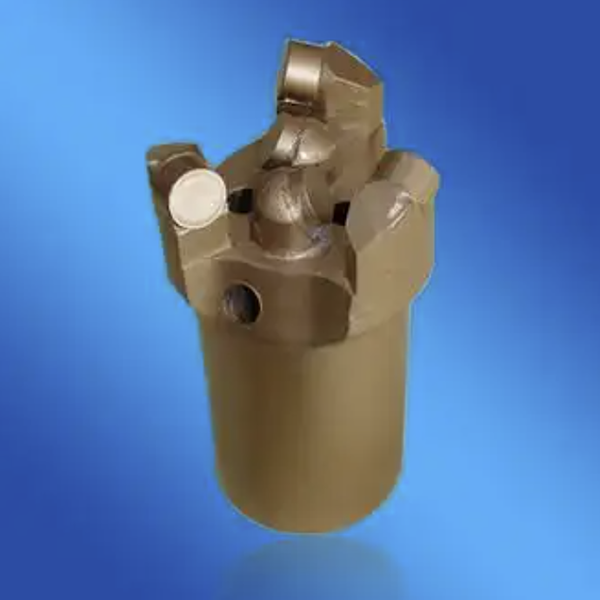

إذا كنت تحفر في طبقات الطين أو الحجر الطيني أو الفحم - وهي أنواع التربة التي يشعر فيها مشغل الحفارة بتآكل المثقاب بسرعة وخروج نواتج الحفر كالعجين الرطب - فلن تحتاج إلى تصميم هندسي متطور لشفرات الحفر. يكفي استخدام مثقاب PDC ثلاثي الأجنحة قياسي ذي شفرات مسطحة لإنجاز المهمة بسرعة.
لماذا ثلاثة أجنحة؟ لفتحات أوسع لإزالة المخلفات. في التربة الرخوة، تتولد كمية كبيرة من المخلفات في الثانية، وإذا لم تتمكن تلك الأخاديد من إخراجها بالسرعة الكافية، فسينتهي بك الأمر إلى إعادة طحن الرقائق بدلاً من حفر الثقوب. توفر ثلاثة أجنحة أقصى مساحة ممكنة. توفر قواطع PDC المسطحة حافة حادة للغاية للقطع الذي يعتمد بشكل أساسي على القص، وفي التكوينات الرخوة، يكون القص هو كل ما تحتاجه.
يُعد هذا التكوين مثاليًا لمعظم آبار الكشف عن المياه، وحفر آبار تصريف الغاز في الفحم، والاستكشاف الضحل حيث يكون معدل الاختراق أهم من عمر رأس الحفر. حافظ على سرعة ثابتة لقضيب الحفر وتدفق سائل التنظيف، وستتمكن هذه الرؤوس من اختراق طبقات الفحم طوال فترة العمل.
التكوينات متوسطة الصلابة: هنا تبدأ الأمور تصبح مثيرة للاهتمام
الحجر الرملي، والجرانيت المتآكل، والحجر الجيري - تكوينات تبدأ فيها الصخور بالانضغاط. هذه هي المنطقة التي يقع فيها العديد من المشغلين في مشاكل بسبب استخدامهم قواطع مسطحة مصممة للأراضي الرخوة. تتميز واجهات القطع الماسية المسطحة بقدرتها على القطع بقوة، ولكن في الصخور الصلبة، يؤدي القطع القوي إلى تحميل صدمي لا تتحمله القواطع المسطحة جيدًا. تبدأ بملاحظة تشققات دقيقة على طول حافة طاولة القطع الماسية، وبمجرد أن تبدأ الشظية، تنتشر.
الحل بسيط: استخدم قواطع PDC كروية أو مقببة الشكل. يعمل الشكل المنحني على توزيع قوة الصدم على مساحة تلامس أكبر بدلاً من تركيزها على حافة واحدة. صحيح أنها ليست بنفس سرعة الاختراق، لكنك توفر بضع ثوانٍ لكل متر مقابل مثقاب يكمل الثقب فعلياً.
بالنسبة لجسم المثقاب، يُنصح باستخدام تصميم مُعزز بأربعة أجنحة. يُضيف الجناح الإضافي نقاط دعم تُحافظ على ثبات المثقاب عند انتقاله بين طبقات ذات صلابة مُختلفة. في طبقات الحجر الرملي والطفلي المُتداخلة، حيث يُمكن أن تتغير الصلابة ضمن طول قضيب الحفر الواحد، يُحافظ هذا الثبات على استقامة الحفرة ويمنع قضيب الحفر من الاهتزاز.
التكوينات المعقدة والمتصدعة: عندما لا تتعاون الأرض
تُشكّل الأرض المتصدعة ذات الطبقات الصلبة مشكلةً خاصة. يصطدم رأس الحفر بطبقة صلبة، وينحرف جانبيًا إلى مستوى التصدع، وفجأةً ينحرف مسار البئر. هنا، يتعرض قضيب الحفر لأحمال جانبية لم يُصمم لتحملها، مما يؤدي إلى تآكل متسارع عند نقاط التوصيل.
تمنحك لقمة الحفر PDC عالية القوة ذات الأربعة أجنحة، والمزودة بهندسة قطع مختلطة - أسنان كروية من PDC لمنطقة القطع الرئيسية وقواطع مسطحة أصغر لحماية عمق الحفرة - أفضل فرصة للحفاظ على مسار الحفر عبر الأجزاء المتصدعة. لا يكمن السر هنا في شكل القاطع فحسب، بل في العدد الإجمالي لنقاط التلامس التي تُبقي اللقمة متمركزة في الحفرة أثناء قطعها للأرض غير المستوية.
معايير الحفر: الأمور التي تُتلف رؤوس الحفر بصمت
يمكنك اختيار الجزء المثالي للتشكيلة، ومع ذلك قد تدمرها في نصف وردية إذا كانت معاييرك غير دقيقة. إليك ما يهم:
الوزن على اللجام. بالنسبة لمعظم رؤوس الحفر الماسية غير الأساسية التي يتراوح قطرها بين 75 و130 مم، حافظ على وزن رأس الحفر بين 5 و15 كيلو نيوتن. عند وزن أقل من 5 كيلو نيوتن، تنزلق شفرات القطع بدلًا من أن تخترق الصخور، مما يؤدي إلى تلميع سطح الماس دون قطع الصخور فعليًا. أما عند وزن أعلى من 15 كيلو نيوتن، وخاصة في التربة الصلبة، فإنك تُعرّض شفرات القطع لخطر التلف الكارثي. لقد رأيتُ مشغلين يزيدون الضغط بشكل كبير بسبب انخفاض معدل الاختراق، دون أن يدركوا أن رأس الحفر كان قد أصبح غير حاد. زيادة الوزن على رأس حفر غير حاد يؤدي ببساطة إلى كسر شفرات القطع.
سرعة الدوران. تتراوح سرعة الدوران بين 150 و400 دورة في الدقيقة لمعظم التطبيقات. تعمل السرعة الأعلى ضمن هذا النطاق في التربة الرخوة والمتجانسة حيث لا يمثل تراكم الحرارة مشكلة. أما في التكوينات الصخرية الصلبة، فيُفضل خفض السرعة. تؤدي السرعة العالية مع وزن رأس الحفر العالي إلى ارتفاع درجة الحرارة بشكل كبير عند سطح القطع - يبدأ الماس PDC بالتلف عند تجاوز 350 درجة مئوية، وبدون تبريد كافٍ، ستصل إلى هذه الدرجة في غضون ثوانٍ.
لا تدعها تجف أبداً. قد يبدو هذا بديهيًا، لكنه يحدث أكثر مما يتصوره المرء. انقطاع مؤقت لتدفق سائل التنظيف أثناء تغيير قضيب الحفر، مما يؤدي إلى استمرار دوران المثقاب على الصخور الجافة. تتعطل قواطع PDC بسرعة في حال عدم تبريدها. بدون ماء، بدون هواء، لا يتعطل المثقاب. تأكد من تدفق سائل التنظيف قبل الضغط على المثقاب، في كل مرة.
الحفاظ على الأجزاء حية بين الثقوب
يمكن لقمة الحفر PDC، إذا تمت صيانتها بشكل صحيح، أن تخضع لعدة دورات شحذ قبل أن تصبح غير صالحة للاستخدام. بعد سحب اللقمة، يجب تنظيفها جيدًا بالماء، لأن الطين الجاف وغبار الصخور المتبقي في قنوات الماء سيؤدي إلى تآكل جسمها الفولاذي ويمنع تدفق سائل التبريد في المرة القادمة. تحتاج وصلات الخيوط بين اللقمة وقضيب الحفر إلى طبقة خفيفة من مادة مانعة للتآكل أو مثبطة للصدأ، لأن أي وصلة عالقة في قاع حفرة عميقة ستكون مهمة إصلاح لا يرغب بها أحد.
افحص أسطح القطع تحت إضاءة جيدة. إذا لاحظت تآكلاً غير متساوٍ - كأن تكون قواطع القياس الخارجية متآكلة بينما تبدو القواطع المركزية جديدة - فهذا يدل على وجود مشكلة في إعداداتك أو في انتقالات التكوين. اضبطها وفقًا لذلك. لا يعني وجود تشققات طفيفة على بعض القواطع أن المثقاب تالف؛ إذ يمكن استبدال هذه القواطع بشكل فردي، ويمكن إعادة استخدام المثقاب بتكلفة أقل بكثير من تكلفة شراء مثقاب جديد.
خلاصة القول: رؤوس المثقاب غير الأساسية من نوع PDC ليست للاستخدام لمرة واحدة. إنها أدوات تُكافئ الاهتمام وتُعاقب الإهمال. اختر رأس المثقاب المناسب للأرضية، واستخدمه ضمن نطاقه المحدد، ونظّفه بعد كل ثقب. افعل ذلك، ولن تملأ الأدراج برؤوس مثقاب تالفة.
