وصلات قضبان حفر الصخور: المخروطية، والملولبة، وDTH - ما يناسب أي مكان ولماذا
لكل قضيب حفر في العالم طرفان، ونوع الوصلة عند هذين الطرفين هو ما يحدد مصير القضيب. فإذا اخترت وصلة غير مناسبة للتطبيق، ستقضي ساعات عملك في محاولة إصلاح قضبان الحفر العالقة، وتآكل الخيوط، والأعطال المبكرة. أما إذا اخترت الوصلة المناسبة، فستصبح الوصلات بمثابة العمود الفقري الخفي لبرنامج الحفر - لن تفكر فيها لأنها ببساطة تعمل بكفاءة.
تستخدم عمليات حفر الصخور ثلاثة أنواع رئيسية من الوصلات: وصلات مخروطية للحفر الهوائي اليدوي، ووصلات ذات أكتاف ملولبة للحفارات الهيدروليكية الكبيرة والحفارات السطحية، ووصلات DTH لأنظمة المطارق في قاع البئر. ولكل نوع خصائصه الفيزيائية، وأنماط أعطاله، وقواعده الخاصة لضمان التشغيل السليم.
وصلات مخروطية: هندسة بسيطة، ملاءمة دقيقة
أكثر أنواع الوصلات شيوعًا في عمليات الحفر اليدوية ذات الأقطار الصغيرة - مثل رؤوس الحفر ذات الأقطار من 22 إلى 42 مم المستخدمة في المثاقب الهوائية - هي الوصلة المخروطية. يحتوي رأس الحفر على تجويف مخروطي، ويحتوي القضيب على ساق مخروطية مماثلة، ويتم تثبيتهما معًا بالاحتكاك فقط. لا توجد أسنان لولبية، ولا مثبتات، فقط التداخل بين سطحين مخروطيين مصقولين بدقة.
زاوية التناقص ضحلة - عادةً 7 درجات أو 12 درجة حسب المعيار - مما يعني أن الوصلة ذاتية القفل. تدفع القوة المحورية من المثقاب التناقص بإحكام. يبقى رأس المثقاب مثبتًا لأن قوة الاحتكاك بين السطحين، مضروبة في تأثير التثبيت الناتج عن الزاوية الضحلة، تتجاوز أي قوة تحاول فصله.
تكمن روعة الوصلة المخروطية في بساطتها. فلا توجد أسنان لولبية قابلة للتآكل، ولا مثبتات قابلة للتلف، ولا تتطلب عمليات تصنيع معقدة. أما عيبها، فهو اعتمادها الكامل على دقة التركيب. فالوصلة المخروطية التي لا تتوافق ولو قليلاً - كأن يكون ساق القضيب أصغر من اللازم بسبب التآكل، أو أن يكون تجويف المثقاب غير دائري - لن تثبت. سينزلق المثقاب أثناء الحفر، واستخراجه من قاع الثقب ليس بالأمر السهل.
يجب تنظيف الجزء المخروطي قبل كل عملية توصيل. فوجود غبار الصخور أو الطين أو الصدأ على أي من السطحين يمنع التلامس الكامل، والتلامس الجزئي يعني أن المثقاب سينفك. يكفي مسحه بقطعة قماش، ولكن إهمال هذه الخطوة هو السبب الأكثر شيوعًا لفقدان المثاقب في عمليات الحفر المخروطية.
عندما يتآكل الجزء المخروطي - وهو يتآكل بالفعل، لأن كل ضربة مطرقة تُحدث انزلاقًا طفيفًا بين السطحين - يبدأ رأس المثقاب بالانزلاق أعمق على القضيب. في النهاية، يصل رأس المثقاب إلى قاع التجويف قبل أن يستقر الجزء المخروطي تمامًا. هذه هي إشارة التوقف عن الاستخدام. الاستمرار في استخدام جزء مخروطي متآكل سيؤدي إلى تشوه تجويف رأس المثقاب، وبمجرد أن يصبح التجويف غير دائري، لن يستقر قضيب جديد بشكل صحيح أيضًا.

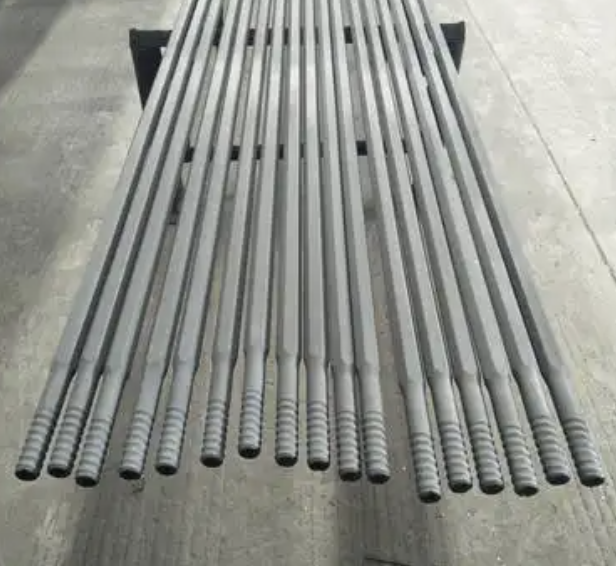

وصلات الخيوط R و T: يقوم الكتف بالعمل
بالنسبة للمثاقب الهيدروليكية والهوائية ذات الأقطار الكبيرة - من النوع المستخدم في حفر الأنفاق، وحفر المدرجات، وحفر الإنتاج - تُعد وصلات الكتف الملولبة هي المعيار. النوعان الأكثر شيوعًا هما اللولبة R (لولبة الحبل) واللولبة T، وكلاهما يعتمد على مبدأ تصميم جدير بالفهم: حيث تُثبّت اللولبة وتُحكم الربط، بينما تتحمل أسطح الكتف الحمل.
في وصلة الكتف المصممة بشكل صحيح، تسحب جوانب السن اللولبي الدبوس والصندوق معًا حتى تتلامس الأسطح الحلقية المسطحة - كتف الدبوس ووجه الصندوق - تلامسًا كاملًا. بمجرد تلامس هذه الأسطح، يؤدي المزيد من الشد إلى ضغط أسطح الكتف على بعضها البعض، ويصبح هذا التلامس المعدني هو المسار الرئيسي لتحمل قوى الضغط والصدم. أما السن اللولبي فيتحمل بشكل أساسي قوى الشد وعزم الدوران.
هذا الفصل بين وظائف الوصلات - الخيوط للشد، والكتف للضغط - هو ما يجعلها تتحمل عمليات الحفر بالدق. فلو تحملت الخيوط حمل الصدم مباشرةً، لتركز الإجهاد عند جذورها، مما أدى إلى تشققها نتيجة الإجهاد خلال المئات الأولى من الضربات. أما بنقل الصدمة عبر أسطح الكتف، فتُحمى الخيوط إلى حد كبير من أسوأ آثار الدق.
نقطة الصيانة الأساسية: يجب أن تكون أسطح الكتف نظيفة ومستوية وخالية من أي تلف. أي خدش أو انبعاج على الكتف يمنع التلامس الكامل، مما يعني أن جزءًا من قوة الصدمة التي من المفترض أن تمر عبر الكتف يمر بدلاً من ذلك عبر السنون. وهذا هو المسار السريع لتلف السنون نتيجة الإجهاد. افحص أسطح الكتف في كل مرة تقوم فيها بتوصيل قضيب.
تُعدّ خطوة السن اللولبي مهمة أيضاً. فالسن اللولبي الخشن - أي عدد أقل من الأسنان في البوصة - يُسهّل عملية الربط ويقلل من احتمالية التشابك أثناء تغيير قضبان الحفر بسرعة، ولكنه يوفر ميزة ميكانيكية أقل للربط. أما السن اللولبي الدقيق فيوفر ربطاً أكثر دقة وقوة تثبيت أكبر لنفس عزم الدوران، ولكنه أكثر عرضة للتلف وأبطأ في الربط. ويُعتبر الاختيار بين الخطوة الخشنة والدقيقة مفاضلة بين السرعة والدقة، وتعتمد هذه المفاضلة على تطبيق الحفر المحدد.
اتصالات البث التلفزيوني المباشر عبر الأقمار الصناعية: حيث يعيش المطرقة
تعتمد أنظمة المطارق في قاع البئر على فلسفة توصيل مختلفة تمامًا. لا يقتصر دور قضيب الحفر على نقل الدوران والتغذية فحسب، بل يقوم أيضًا بتوجيه الهواء المضغوط عبر مركزه لتشغيل مكبس المطرقة. ويجب أن يتحمل التوصيل بين القضيب والمطرقة كل ذلك بالإضافة إلى قوة رد الفعل الناتجة عن اصطدام المطرقة.
تستخدم وصلات قضيب الحفر بالمطرقة عادةً تصميمًا ذا كتف وسطح مستوٍ مع جزء ملولب قصير. تتميز الخيوط بخشونتها ومتانتها، وهي مصممة لسهولة وسرعة التركيب والفك في الموقع، بدلاً من متطلبات إحكام الربط عالية العزم لأنابيب حفر النفط. يتحمل سطح الكتف حمل الضغط الناتج عن ضغط التغذية، بينما تتحمل الخيوط الشد عند سحب الأنابيب وعزم الدوران أثناء الدوران.
عادةً ما يكون طرف الدبوس - الطرف الخارجي الملولب - مثبتًا على القضيب، بينما يكون الصندوق موجودًا في الجزء الخلفي من المطرقة. هذا الترتيب يعني أن الجزء الخارجي الملولب الأكثر عرضة للتلف يكون على الجزء الأرخص والأسهل استبدالًا. في حال تلف الخيوط، يتم استبدال جزء من القضيب، وليس المطرقة بأكملها.
من المخاطر الخاصة بنظام DTH: أن الهواء المضغوط المتدفق عبر الوصلة قد يحمل جزيئات صخرية دقيقة تُؤدي إلى تآكل أسطح منع التسرب بمرور الوقت. قد تُصبح الوصلة محكمة الإغلاق تمامًا عند تركيبها جديدة، ولكن قد تظهر بها مسارات تسريب بعد فترة استخدام طويلة، كما أن تسرب الهواء عبر الوصلة يعني وصول كمية أقل من الهواء إلى المطرقة، مما يُقلل من طاقة الصدم ويُبطئ عملية الاختراق. لذا، يُنصح بفحص تسرب الهواء عند وصلة القضيب بالمطرقة بشكل دوري عن طريق تحسس الهواء المتسرب أثناء تشغيل الضاغط دون أن تكون المطرقة في وضع التشغيل.
ما الذي يجب تنسيقه ولماذا؟
يجب أن يتناسب نوع الوصلة مع المثقاب وحجم الثقب ونوع الأرض. تُعدّ الوصلة المخروطية مثاليةً لأعمال الحفر اليدوية ذات الأقطار الصغيرة، لأنها سريعة وسهلة الاستخدام وتتحمل ظروف الموقع المختلفة. أما وصلة الكتف الملولبة فهي ضرورية لحفر الإنتاج في الأقطار الكبيرة، حيث تكون الأحمال أعلى وتكون عواقب ارتخاء المثقاب أكثر تكلفة. وتُستخدم وصلة DTH عند وجود مطرقة في قاع الثقب، لأن هذه الوصلة يجب أن تسمح بمرور الهواء بالإضافة إلى الطاقة الميكانيكية.
لا يُمثل استخدام أنواع مختلفة من الوصلات في موقع الحفر نفسه مشكلة طالما أن الجميع على دراية بنوع الوصلة المناسبة. تبدأ المشكلة عندما يحاول أحدهم استخدام مثقاب مخروطي الشكل مع قضيب ملولب ظنًا منه أنه مناسب، لكنه في الواقع غير مناسب. الوصلة هي حلقة الوصل بين الطاقة والصخر، وإذا لم تكن هذه الحلقة صحيحة، فلن يعمل أي شيء بعدها بشكل سليم.
