دليل استخدام محولات ساق مثقاب الصخور: الوظيفة، والصيانة
دليل محولات ساق مثقاب الصخور: الوظيفة، والاختيار، والصيانة

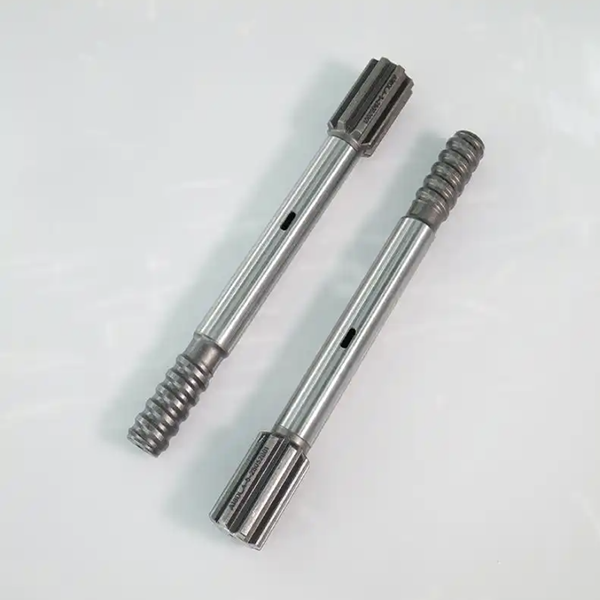

في نظام الحفر بالمطرقة العلوية، يُعدّ محول ساق المثقاب الوصلة الأساسية بين مثقاب الصخور وسلسلة الحفر. ويُطلق عليه أحيانًا اسم قضيب أو ساق الصدم. ورغم صغر حجمه مقارنةً بجهاز الحفر أو مثقاب الصخور نفسه، إلا أنه يؤثر بشكل كبير على نقل الطاقة، وأداء الحفر، وعمر الأداة، وتكاليف الصيانة.
يستقبل محول ساق المثقاب طاقة الصدمات المتكررة من مكبس مثقاب الصخور، وينقلها إلى قضيب الحفر وريشة الحفر. وفي الوقت نفسه، يجب أن ينقل عزم الدوران، ويدعم مسار التنظيف، ويحافظ على محاذاة دقيقة تحت تأثير الأحمال عالية التردد. قد يؤدي اختيار محول ساق غير مناسب أو إهمال الصيانة إلى انخفاض كفاءة الحفر، وتلف السن اللولبي، والاهتزاز، وتآكل المكونات الداخلية، وتوقفات مكلفة.
ما وظيفة محول الساق؟
يربط محول ساق المثقاب الصخري بنظام قضيب الحفر. وهو أول نقطة اتصال رئيسية لطاقة الصدمات القادمة من المكبس. أثناء الحفر، يجب أن يتحمل آلاف الصدمات في الدقيقة مع نقل الطاقة بكفاءة عبر أنبوب الحفر.
تشمل الوظائف الرئيسية لمحول ساق مثقاب الصخور ما يلي:
نقل طاقة الصدم من المكبس إلى سلسلة الحفر
نقل عزم الدوران إلى قضيب الحفر وريشة الحفر
توفير مسار لتدفق الهواء أو الماء
الحفاظ على المحاذاة بين مثقاب الصخور وقضيب الحفر الفولاذي
دعم عمليات الحفر المستقرة تحت أحمال الصدمات العالية
نظراً لأن محول الساق يعمل تحت ضغط متكرر، فإنه يتطلب مزيجاً من مقاومة التعب العالية، والدقة في الأبعاد، وصلابة السطح، ومتانة القلب.
نقل الطاقة بالصدمة
في نظام الحفر بالمطرقة العلوية، يضرب المكبس محول ساق المثقاب بتردد عالٍ. ثم ينقل محول ساق المثقاب موجة الصدمة عبر قضيب الحفر إلى رأس الحفر. يُعدّ النقل الفعال للطاقة أمرًا بالغ الأهمية لأن فقدان طاقة الصدمة يقلل من معدل الاختراق ويزيد من الإجهاد غير الضروري على الآلة.
قد تؤدي أسطح التلامس الرديئة، أو أطراف الضرب التالفة، أو طول المحول غير المناسب، أو التصميم غير المتوافق إلى انخفاض كفاءة نقل الطاقة. كما قد يحدث اهتزاز مفرط، مما قد يُسرّع من تآكل مثقاب الصخور، وأكمام التوجيه، والأختام، ووصلات أنابيب الحفر.
ينبغي فحص الطرف الضارب بانتظام. قد يشير التشوه على شكل فطر، أو الانبعاجات، أو الشقوق، أو التلف الشديد في السطح إلى أن محول الساق يقترب من نهاية عمره الافتراضي. كما أن الاستمرار في استخدام ساق تالفة قد يضر بالمكبس.
نقل عزم الدوران والوصلات المسننة
إضافةً إلى طاقة الصدم، ينقل محول الساق قوة الدوران. تتشابك أخاديده الخارجية مع آلية دوران مثقاب الصخور، مما يسمح لريشة الحفر بالدوران أثناء تطبيق طاقة الصدم.
قد يؤدي تآكل التروس إلى تقليل دقة الدوران والتسبب في اهتزازات غير طبيعية. في حال تآكل التروس بشكل مفرط، قد لا يتعشق المحول بشكل صحيح مع نظام الدوران. وهذا بدوره قد يؤدي إلى انخفاض كفاءة الحفر، وتآكل غير متساوٍ، واحتمالية تلف مكونات جهاز حفر الصخور الداخلية.
ينبغي أن يشمل الفحص الدوري حالة التروس، وأنماط التلامس، وجودة التشحيم، وأي دليل على حركة غير طبيعية. يجب استبدال المحول البالي قبل أن يتسبب في تلف أجزاء أخرى أكثر تكلفة في آلة الحفر.
وظيفة قناة التدفق
تتضمن معظم محولات ساق المثقاب قناة تنظيف داخلية. تعمل هذه القناة على توصيل الماء أو الهواء المضغوط عبر سلسلة الحفر إلى رأس المثقاب. يزيل سائل التنظيف نواتج الحفر من البئر، ويبرد أدوات الحفر، ويساعد على منع انحشار أنابيب الحفر.
قد يؤدي انسداد قناة التنظيف أو تلفها أو عدم توافقها إلى تقليل إزالة نواتج الحفر. وهذا بدوره قد يزيد من مقاومة الحفر، والحرارة، وتآكل المثقاب، وخطر انحشاره. عند اختيار محول ساق المثقاب، يجب أن يتوافق نظام التنظيف مع معدات الحفر.
بحسب تصميم جهاز الحفر وحفار الصخور، قد يستخدم النظام نظام تنظيف داخلي أو خارجي. يجب أن يكون محول ساق المثقاب المختار متوافقًا مع طريقة التنظيف المُراد استخدامها.
اختيار محول الساق الصحيح
يُعدّ الاختيار الصحيح أمراً بالغ الأهمية. فمحول الساق ليس قطعةً عالمية، حتى وإن تشابهت القطعتان في الشكل. لذا، ينبغي التحقق من العوامل التالية قبل الشراء:
توافق طرازات حفر الصخور
يجب أن يتطابق المحول تمامًا مع طراز مثقاب الصخور وأبعاده الداخلية. قد تختلف الأجزاء المتشابهة ظاهريًا في أطوال الطرق، وتصميمات التروس، وفتحات التنظيف، أو مواصفات الخيوط.اتصال الخيوط
يجب أن يتوافق سن اللولب مع نظام قضيب الحفر. تشمل أنواع اللولب الشائعة R32 وT38 وT45 وT51 وGT60. قد يؤدي استخدام سن لولبي غير مناسب إلى ضعف قوة الوصلة، وتلف اللولب، وتشغيل غير آمن.المواد والمعالجة الحرارية
تُصنع محولات الساق عالية الجودة بشكل عام من سبائك الفولاذ عالية القوة وتستخدم عمليات المعالجة الحرارية التي توفر سطحًا صلبًا ومقاومًا للتآكل مع بنية داخلية متينة.توافق مع نظام التنظيف
تأكد مما إذا كان مثقاب الصخور يتطلب تنظيفًا داخليًا أو خارجيًا، وتأكد من أن المحول يحتوي على تصميم القناة الصحيح.ظروف التشغيل
قد تتطلب عمليات حفر الأنفاق عالية التأثير، والتطوير تحت الأرض، وحفر الثقوب الطويلة، والصخور الكاشطة مواصفات أدوات أكثر قوة.
صيانة محول الساق
تُعد صيانة محول ساق المثقاب نشاطًا للتحكم في التكاليف، وليست مجرد فحص روتيني. فالعناية الصحيحة تُطيل عمر الأداة وتحمي مثقاب الصخور.
تشمل ممارسات الصيانة الرئيسية ما يلي:
حافظ على التشحيم المناسب باستخدام رذاذ الزيت أو مثقاب الصخور
افحص استقامة المحولات واستبدل المحولات المنحنية.
افحص الطرف الضارب بحثًا عن أي تشوه أو تلف ناتج عن الصدمات.
افحص الأسنان والخيوط بحثًا عن التآكل
استخدم مادة تشحيم الخيوط المعتمدة أثناء التوصيلات
تجنب إجبار الخيوط التالفة على الالتصاق ببعضها البعض
حافظ على قنوات التدفق نظيفة
يجب التحقق من الاهتزاز المفرط على الفور
يُعدّ تشحيم الخيوط أمرًا بالغ الأهمية. فالخيوط الجافة أو التالفة قد تتآكل وتحترق وتتصلب أثناء الحفر. استخدام مواد تشحيم مناسبة لخيوط فولاذ الحفر يقلل الاحتكاك، ويحمي الوصلات، ويسهل عملية الفك.
يُعد محول ساق عالي الجودة استثمارًا في موثوقية الحفر. فعند اختياره وصيانته بشكل صحيح، فإنه يُحسّن نقل الطاقة، ويحمي المكونات الأساسية لحفار الصخور، ويقلل من وقت التوقف، ويخفض التكلفة الإجمالية لكل متر محفور.
