عشر قواعد تصميمية وراء أدوات حفر الصخور التي تعمل بالفعل
أداة حفر الصخور ليست مجرد قطعة من الفولاذ.

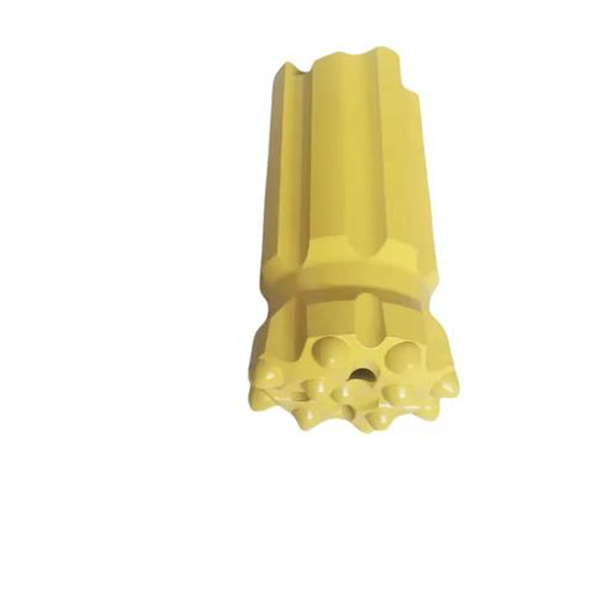

قد تبدو لقمة الحفر، أو قضيب الحفر، أو محول الساق، أو وصلة التوصيل بسيطة على طاولة ورشة العمل. لكن عند وضعها في منجم، أو نفق، أو محجر، أو موقع بناء، تصبح جزءًا من نظام أكبر بكثير. إذ يجب عليها نقل طاقة الصدم، وتحمل عزم الدوران، وإزالة نواتج الحفر، والحفاظ على المحاذاة، ومقاومة التآكل، والتوصيل بشكل موثوق، وإنتاج ثقب يدعم المرحلة التالية من العمل.
إذا كان أحد أجزاء ذلك النظام مصممًا بشكل سيئ، فنادرًا ما تبقى المشكلة معزولة.
قد يؤدي استخدام مثقاب لا ينظف السطح بكفاءة إلى انخفاض معدل الاختراق. وقد يتسبب قضيب غير مستقيم في انحراف الثقب. كما أن الوصلة التي يصعب فصلها قد تزيد من وقت التوقف. وقد تكون الأداة المصممة بكمية كبيرة من المواد باهظة الثمن بلا داعٍ، بينما قد تتعطل الأداة المصممة بقوة ضعيفة قبل انتهاء عمرها الافتراضي المتوقع.
تُبنى أدوات حفر الصخور الجيدة على مجموعة من مبادئ التصميم المترابطة. إليك عشرة منها ذات أهمية في هذا المجال.
1. تكسير الصخور بكفاءة
هذه هي المهمة الأولى لأي أداة حفر.
يجب أن يتناسب سطح رأس الحفر، وشكل زر الكربيد، وتوزيع الأزرار، وزاوية الهجوم، وتوزيع القوة مع ظروف الصخور. فالتكوينات الصلبة، والكاشطة، والمتشققة، والمتجانسة لا تستجيب بالطريقة نفسها. وقد يؤدي نمط الأزرار الذي يعمل بشكل جيد في تكوين صخري معين إلى اختراق ضعيف أو تآكل غير طبيعي في تكوين آخر.
يعني تكسير الصخور بكفاءة استخدام طاقة الصدم المتاحة في المواضع المهمة. لا يقتصر الأمر على إضافة المزيد من رؤوس الكربيد أو زيادة قوة سطح الحفر. يجب أن تُحدث الأداة شقوقًا فعالة مع الحفاظ على استقرار عملية الحفر.
يبدأ التصميم الجيد بدراسة ظروف الأرض الفعلية، وليس برسم منتج عام.
2. قم بإزالة الأجزاء المقطوعة بسرعة
يجب أن تترك نواتج حفر الصخور قاع الحفرة.
إذا بقيت هذه الرواسب أسفل رأس الحفر، فإنها تُشكّل طبقة تمتص الطاقة وتُسبب إعادة تكسير غير ضرورية. وهذا بدوره قد يُبطئ عملية الاختراق، ويرفع درجة حرارة التشغيل، ويزيد من تآكل رأس الحفر، ويُؤدي إلى ظروف حفر غير مستقرة.
تؤثر فتحات التنظيف، والأخاديد، ومسارات تدفق الهواء أو الماء، وهندسة سطح المثقاب، جميعها على كفاءة إزالة نواتج الحفر. والهدف هو إبقاء الصخور الطازجة معرضة لأزرار الكربيد ومنع المواد المسحوقة من الدوران حول سطح المثقاب.
قد يؤدي ضعف عملية التنظيف إلى جعل قطعة الحفر الجيدة تبدو رديئة. قبل إلقاء اللوم على نوعية الكربيد، تأكد من وجود مسار واضح لخروج نواتج الحفر من الفتحة.
3. حافظ على استقرار الشكل الهندسي
تُعدّ القضبان المستقيمة والريش المتناظرة مهمة لأن دقة الحفر مهمة.
قد يؤدي انحناء قضيب الحفر، أو عدم تمركز رأس الحفر، أو تآكل الوصلات بشكل غير متساوٍ، إلى انحراف مسار الحفرة عن مسارها المحدد. في أعمال حفر الأنفاق والتعدين والتفجير، قد يؤثر انحراف الحفرة على نمط الحفر بأكمله، مما قد يؤدي إلى تفتيت غير متساوٍ، أو تكسير زائد، أو تكسير ناقص، أو ضعف في تركيب دعامات الأرض، أو صعوبة في الخطوة التشغيلية التالية.
لا يقتصر ضمان استقرار الشكل الهندسي على متطلبات التصنيع فحسب، بل يشمل أيضاً متطلبات الصيانة. يجب على فرق العمل فحص قضبان الحفر، والوصلات، والوصلات، وريش الحفر للتأكد من خلوها من الانحناء، والتآكل غير الطبيعي، والتلف قبل أن تتحول هذه المشكلات إلى مشكلة إنتاجية.
4. صمم من أجل المتانة ومقاومة التآكل
تتعرض أدوات حفر الصخور لتأثيرات متكررة، وعزم دوران، واحتكاك، وماء، وغبار، وتآكل. لذا، يجب أن توفر موادها ومعالجتها الحرارية توازناً مناسباً بين القوة والمتانة والصلابة ومقاومة التآكل.
قد تؤدي الصلابة المفرطة إلى الهشاشة، بينما قد تؤدي الليونة المفرطة إلى تآكل سريع للخيوط، أو تشوه الجسم، أو ضعف دعم الزر. يعتمد التوازن الصحيح على المكون ووظيفته في سلسلة الحفر.
على سبيل المثال، يجب أن يحمي جسم لقمة الحفر الملولبة حشوات الكربيد ويقاوم التآكل الكاشط. ويجب أن ينقل قضيب الحفر الطاقة مع مقاومة الإجهاد. ويجب أن يحافظ غلاف التوصيل على سلامة السن اللولبي دون إتلاف المكونات التي يربطها.
إن اختيار المواد ليس سوى نقطة البداية. فالتشكيل والتصنيع والمعالجة الحرارية والفحص هي التي تحدد ما إذا كانت خصائص تلك المواد تظهر باستمرار في الإنتاج الفعلي.
5. استخدم المواد حيثما تبرر تكلفتها
زيادة كمية الفولاذ ليست دائماً أفضل.
يعزز التصميم الذكي المناطق التي تتحمل أعلى الأحمال: جذور الخيوط، ومناطق الانتقال، ومقاعد الأزرار، وممرات التدفق، وغيرها من نقاط الإجهاد المعروفة. أما المناطق الأقل أهمية، فلا ينبغي أن تتعرض لتعقيدات غير ضرورية في المواد أو التصنيع.
هكذا يوازن المصنّعون بين الأداء والتكلفة. فالهدف ليس صنع أثقل أداة، بل صنع أداة توفر العمر التشغيلي المطلوب بتكلفة معقولة لكل متر مثقوب.
عندما يتعطل جزء ما بشكل متكرر، فإن الحل الأمثل ليس دائماً زيادة سمك كل شيء. أولاً، حدد مكان بدء العطل وسببه.
6. حافظ على سلاسة الدوران وحركة التغذية
يجب أن تدور أداة الحفر وتتقدم وتتراجع دون إحداث مقاومة غير ضرورية.
يعتمد ذلك على دقة الخيوط، وتطابق المكونات بشكل صحيح، والتنظيف الموثوق، والمحاذاة السليمة. إن الأداة التي تتعطل أو ترتفع درجة حرارتها أو تقاوم عملية الفصل تُهدر الوقت وتزيد من تآكل النظام بأكمله.
يقلل التشغيل السلس من فقد الطاقة ويساعد في الحفاظ على دورة حفر أكثر استقرارًا. كما أنه يمنح المشغلين تحكمًا أفضل عند الانتقال بين مواقع الحفر أو ضبط معايير الحفر.
7. اجعل الاتصالات موثوقة وعملية
يجب أن تبقى الوصلات محكمة عند الاصطدام، ولكن يجب أن تكون قابلة للاستخدام أيضًا.
تُجمّع وتُفصل محولات الساق، والقضبان، والريش، وأكمام التوصيل بشكل متكرر في الموقع. يجب أن يدعم تصميم الخيوط ودقة التصنيع عملية ربط موثوقة دون جعل عملية الفصل صعبة بلا داعٍ.
قد يؤدي ضعف التوصيل إلى فقدان الطاقة، والتسريب، وارتفاع درجة الحرارة، وتلف السنون، والإجهاد غير الطبيعي. ولهذا السبب، قد تصبح أكمام التوصيل منخفضة التكلفة باهظة الثمن: إذ قد تتسبب في تلف القضبان ومحولات الساق ذات القيمة الأعلى المحيطة بها.
كلما أمكن ذلك، اختر مكونات متوافقة من مورد نظام مؤهل واتبع ممارسات الفحص والتشحيم الموصى بها.
8. حفر ثقوب مستديرة ومستقيمة
تؤثر جودة الثقب المحفور على كل ما يليه.
في عمليات التفجير، يساعد الثقب المستدير والمستقيم على ضمان توزيع متوقع للشحنة المتفجرة وإطلاق الطاقة بشكل صحيح. أما في عمليات التثبيت بالمسامير، فتُسهم الثقوب الدقيقة في ضمان التركيب والتثبيت السليمين. وفي أعمال حفر الأنفاق، تُساعد جودة الثقوب المتسقة فرق العمل على اتباع التصميم المُحدد والتحكم في نتائج الحفر.
قد تؤدي الثقوب البيضاوية أو المنحرفة إلى تحميل غير متساوٍ، وتفتيت ضعيف، وتكسير زائد، وتكسير ناقص، أو تلف في الأرض. ويساهم تصميم الأدوات، ومحاذاة سلسلة الحفر، وإعداد جهاز الحفر، وممارسة المشغل في جودة الثقب.
9. التصميم من أجل التصنيع الفعلي
التصميم الأنيق من الناحية التقنية لا فائدة منه إذا لم يكن بالإمكان تصنيعه باستمرار.
يجب أن تكون عملية الإنتاج قادرة على التحكم في الأبعاد الحرجة، وخصائص المواد، وتشطيب السطح، والمعالجة الحرارية، والفحص. ينبغي على مصممي الأدوات مراعاة إمكانيات التشكيل، والتشغيل الآلي، والحفر، واللولبة، ومراقبة الجودة المتاحة منذ البداية.
هذا لا يعني تبسيط كل ميزة، بل يعني تصميم ميزات يمكن إنتاجها بشكل متكرر دون إحداث تباين غير منضبط.
يُعد الإنتاج الضخم الموثوق به أحد أقوى أشكال مراقبة الجودة.
10. اجعل الأداة سهلة التحديد والاستخدام
المظهر ليس مجرد مسألة تجميلية.
تُسهّل الهندسة الواضحة، والنسب المتناسقة، والتشطيبات الدقيقة، وعلامات المنتج المميزة، عمليات الفحص والتداول والصيانة. يجب أن تكون الأداة المصممة جيدًا مفهومة للمستخدمين: أي طرف يتصل بأي طرف آخر، وكيفية فحصها، وما هي علامات التآكل المهمة.
غالباً ما يعكس الشكل الجيد الأداء الجيد. فإذا كان أحد العناصر يبدو غير متناسق، أو يُسبب نقاط ضغط حادة، أو يحجز الحطام، أو يُعقّد التعامل معه، فقد يُسبب مشكلة ميدانية أيضاً.
التصميم نظام، وليس قائمة مراجعة
هذه المبادئ العشرة تعمل معاً.
تعتمد كفاءة تكسير الصخور على التنظيف الصحيح. ويعتمد التنظيف على هندسة السطح. ويدعم استقرار الهندسة دقة الحفر. وتحمي الوصلات الموثوقة نقل الطاقة. ويحدد اختيار المواد والمعالجة الحرارية ما إذا كان التصميم سيتحمل الحمل المقصود.
ولهذا السبب تم تصميم أفضل أدوات حفر الصخور كجزء من نظام تشغيل متكامل.
عند اختيار أدوات الحفر، لا تنظر إلى السعر والمظهر الخارجي فحسب، بل اسأل عن كيفية عمل المثقاب، والقضيب، ووصلة التوصيل، ومحول الساق، وظروف الحفر معًا. فالتصميم الصحيح لا يقتصر دوره على حفر ثقب فحسب، بل يُسهم في إنجاز العملية برمتها بشكل أسرع وأكثر أمانًا وبأقل قدر من الهدر.
