اتساع حافة مثقاب الحفر المخروطي: أسباب حدوثه وكيفية منعه
يمكن أن يتعطل مثقاب مخروطي الشكل دون أن يفقد الكربيد الخاص به أولاً.
قد تبدو حافة القطع قابلة للاستخدام. وقد لا يكون الجزء الداخلي متآكلاً بشدة. ومع ذلك، فقد تمددت الحافة الخلفية حول فتحة التناقص، أو تشوهت، أو تشققت. لم يعد المثقاب يستقر بشكل صحيح على قضيب الحفر. بدأ ينفك، أو ينحرف عن المركز، أو يصبح من الصعب إزالته.
يُطلق على هذا العيب غالبًا اسم "توسع التنورة".
إنها مشكلة محبطة لأنها قد تجعل المثقاب غير قابل للاستخدام قبل أن ينتهي عمره الافتراضي بسبب التآكل الطبيعي للكربيد. كما أنها لا تؤثر على المثقاب نفسه، بل قد تتسبب في تلف ساق المثقاب الفولاذي، وتقليل نقل الطاقة، وتدهور دقة الثقب، والتسبب في توقف العمل خلال نوبة العمل.
لا يكمن الحل في تغيير مادة واحدة أو تعديل واحد في عملية التشغيل. عادةً ما ينتج تمدد حافة المثقاب عن مزيج من اختيار المثقاب، وهندسته، وجودة الفولاذ، ومراقبة التصنيع، وملاءمة المخروط، والممارسة الميدانية.
ما هو تمدد حافة المثقاب المخروطي؟
تتصل لقمة الحفر المخروطية بقضيب الحفر الفولاذي عبر فتحة مخروطية. أثناء الحفر، تنتقل طاقة الصدم من مثقاب الصخور عبر الفولاذ إلى لقمة الحفر. يجب أن تبقى وصلة التثبيت المخروطية محكمة بما يكفي لنقل الطاقة بكفاءة مع السماح بإزالة لقمة الحفر عند الحاجة.
يحدث تمدد حافة المثقاب عندما يتمدد جسم المثقاب حول فتحة التناقص أو يتشوه نتيجة الصدمات المتكررة. وقد تصبح الفتحة الخلفية للمثقاب كبيرة الحجم، وأحيانًا مع ظهور تشققات مرئية أو فقدان الشكل الأصلي.
بمجرد حدوث خلل في التوافق، يصبح الاتصال غير مستقر. قد يتأرجح رأس المثقاب على الجزء المخروطي، أو يمتص الطاقة بشكل غير فعال، أو يُحدث أحمالاً مركزة على فولاذ الحفر وجسم المثقاب.
في الحالات الشديدة، تتفاقم المشكلة بسرعة. يؤدي ضعف الوصلة إلى زيادة تركيز الصدمات، مما يُسبب تشوهًا أكبر، وبالتالي تصبح الوصلة أكثر ضعفًا.
السبب الأول: قطعة لا تتناسب مع المهمة
يجب اختيار مثقاب مخروطي الشكل بناءً على نوع الصخر، والمثقاب، وقطر الثقب، وظروف التشغيل.
قد يُجدي تصميم المثقاب نفسه نفعًا في الجرانيت متوسط الصلابة، ولكنه قد يتعطل بسرعة في تكوينات صخرية أكثر صلابة أو متانة أو خشونة. وقد لا يتمتع جسم المثقاب الخفيف بالقوة الكافية حول فتحة التثبيت لتحمل الصدمات القوية. كما أن المثقاب ذو تصميم الوجه غير المناسب قد يحفر بكفاءة منخفضة، مما يُولّد مزيدًا من الحرارة والإجهاد في جسمه.
ولهذا السبب نادراً ما يكون استخدام مثقاب مخروطي واحد هو الحل الأمثل.

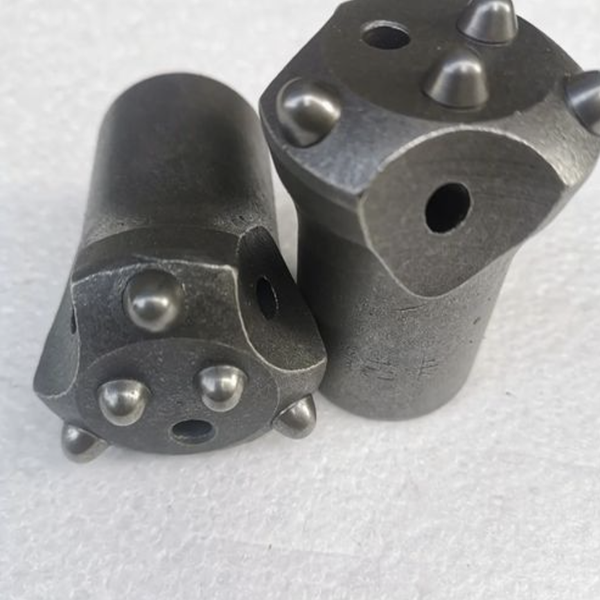

ينبغي أن تشمل مجموعة المنتجات المناسبة تصاميم مختلفة تناسب ظروف الصخور المختلفة ومعدات الحفر المتنوعة. قد يكون لكل من رؤوس الحفر ذات الشكل الإزميلي، والصليبي، وحدوة الحصان، والزرية استخداماتها. يعتمد الاختيار الصحيح على التكوين الصخري وحمل العمل، وليس فقط على ما هو متوفر في المخزن.
إذا أظهر نفس نوع المثقاب تمددًا متكررًا في الحافة في منجم أو نفق واحد، فيجب أن يكون السؤال الأول هو ما إذا كان المثقاب مناسبًا لهذا التطبيق بشكل صحيح.
تُعدّ الهندسة المحيطة بفتحة التناقص مهمة.
منطقة الثقب المخروطي هي وصلة هيكلية، وليست مساحة فارغة محفورة في جسم المثقاب.
تؤثر كل من سماكة الجدار، وزاوية التناقص، وعمق الإدخال، وشكل القاعدة، ونصف قطر الانتقال، ومساحة التلامس على كيفية امتصاص المثقاب للصدمات. يمكن أن تؤدي الانتقالات الداخلية الحادة أو سماكة الجدار غير المتساوية إلى تركيز الإجهاد. كما أن عدم كفاية التلامس بين مخروط الفولاذ المستخدم في الحفر وفتحة المثقاب قد يُسبب تحميلًا موضعيًا. وقد يؤدي سوء التركيب إلى تحويل نقطة الاتصال إلى نقطة طرق بدلًا من نقطة لنقل الطاقة.
ينبغي أن يدعم الوصل المخروطي المصمم جيدًا عدة أهداف:
تثبيت ثابت ومتمركز على الفولاذ المثقب
مساحة تلامس كافية لنقل الصدمات
سمك مناسب لجسم المثقاب حول فتحة التناقص
انتقالات سلسة تقلل من تركيز التوتر
قفل ذاتي موثوق به دون الحاجة إلى قوة مفرطة أثناء التركيب
إزالة عملية بعد الحفر
يجب أن تكون الوصلة قوية، ولكن لا ينبغي الاعتماد على القوة المفرطة. فالضرب بقوة زائدة على المخروط قد يُتلف الوصلة قبل بدء عملية الحفر.
يُعدّ الفولاذ المستخدم في جسم المثقاب والمعالجة الحرارية عنصرين حاسمين.
تتعرض حافة المثقاب المدببة لأحمال صدمية متكررة. وهي تحتاج إلى قوة كافية لمقاومة التشوه اللدن ومتانة كافية لتجنب التشقق الهش.
إذا كان الفولاذ المستخدم في جسم المثقاب ليناً للغاية، فقد يتمدد الثقب المخروطي عند تعرضه للصدمات. أما إذا كان صلباً للغاية أو معالجاً حرارياً بشكل سيئ، فقد تتشقق المنطقة. والنتيجة المثلى هي تحقيق التوازن: هندسة مستقرة مع مقاومة كافية للإجهاد والصدمات.
يعتمد هذا التوازن على نوع الفولاذ، وجودة التشكيل، ودقة التشغيل الآلي، ودورة المعالجة الحرارية، والتحكم في التبريد. ولا يمكن الحكم على جودة المواد من مظهرها فقط.
قد تبدو القطعة مطابقة لمنتج آخر بينما يكون لها أداء مختلف تمامًا بسبب الاختلافات في نظافة الفولاذ، وبنية الحبيبات، وتوزيع الصلابة، أو اتساق المعالجة الحرارية.
بالنسبة للتطبيقات الصعبة، يجب أن يكون الموردون قادرين على شرح كيفية تحكمهم في مادة جسم المثقاب وكيف يتم مطابقة المنتج مع ظروف الصخور المقصودة.
لا يمكن تجاهل ملاءمة المخروط وحالة الفولاذ المستخدم في الحفر
حتى لو كانت أداة الحفر جيدة ولكنها مهترئة، فقد تتعطل مبكراً.
يجب أن يتمتع ساق المخروط بالزاوية الصحيحة، وحالة السطح المناسبة، والأبعاد المناسبة. قد يؤدي تلف ساق المخروط، أو صغر حجمه، أو كبر حجمه، أو سوء تشطيبه إلى منع تثبيته بالكامل. والنتيجة هي تلامس غير متساوٍ وتركيز الصدمة على مساحة صغيرة من الحافة.
قبل تركيب لقمة جديدة، افحص مخروط فولاذ الحفر للتأكد من:
تآكل أو تسطح واضح
الشقوق أو التلف السطحي
التآكل والحطام المتراكم
زاوية التناقص غير الصحيحة
ضعف التمركز
دليل على ارتفاع درجة الحرارة أو علامات تلامس غير طبيعية
يجب أن تكون فتحة التثبيت المخروطية داخل المثقاب نظيفة أيضاً. فالأوساخ أو الشظايا أو القشور أو الرواسب قد تمنع التثبيت الصحيح وتؤدي إلى تركيب غير صحيح.
لا تكون الوصلة المخروطية جيدة إلا بقدر جودة نصفي الوصلة.
تؤثر ممارسات التركيب والإزالة على عمر الأداة
تُحدث المعالجة الميدانية فرقاً ملموساً.
يجب تثبيت رأس الحفر بإحكام مع الحرص على عدم الإفراط في استخدامه أثناء التركيب. فالطرق المفرط قد يُشوه الحافة أو يُتلف الأسطح المخروطية. أثناء التشغيل، يجب على الطاقم مراقبة أي اهتزاز غير طبيعي، أو انخفاض في الاختراق، أو تسرب للمياه، أو أي علامات تدل على عدم استقامة دوران رأس الحفر.
عملية الإزالة تستحق نفس القدر من العناية.
قد تؤدي الطرق الارتجالية، كالضرب العشوائي، إلى تلف ثقب التثبيت المخروطي، أو جسم المثقاب، أو حتى سلك الحفر. لذا، يُنصح باستخدام أداة مخصصة لإزالة المثاقب، بالإضافة إلى جهاز فحص دوري، لحماية المكونات وجعل العملية أكثر قابلية للتكرار.
إعادة الشحذ مهمة أيضاً. إذا استمر استخدام المثقاب حتى تصبح حافته الكربيدية غير حادة بشكل مفرط، فإن أحمال الحفر تزداد. وقد يُولّد المثقاب حرارة أكبر وينقل إجهاداً ضاراً إلى جسمه. تساعد إعادة الشحذ في الوقت المناسب على الحفاظ على كلٍ من كفاءة الاختراق وعمر الهيكل.
قائمة مرجعية عملية للوقاية
إذا كانت رؤوس الحفر المخروطية تظهر تمددًا متكررًا في الحافة، فقم بمعالجة النظام بأكمله بدلاً من استبدال الرؤوس واحدًا تلو الآخر.
تأكد من أن تصميم رأس الحفر يتناسب مع صلابة الصخور ومعدات الحفر.
تحقق من حالة مخروطية فولاذ الحفر ودقة أبعاده.
افحص ثقوب التثبيت المخروطية للتأكد من تثبيتها بشكل صحيح ووجود علامات التلامس.
قم بمراجعة مادة جسم المثقاب ومدى اتساق المعالجة الحرارية مع المورد.
تجنب التركيب القسري وطرق الإزالة غير المنضبطة.
صيانة أدوات إزالة رؤوس الحفر ومقاييس فحص التناقص.
أعد شحذ حواف الكربيد قبل أن يؤدي التآكل المفرط إلى زيادة إجهاد الحفر.
سجل مكان وزمان حدوث الأعطال لتحديد الأنماط الخاصة بكل تكوين.
هذه المعلومات تحول الفشل المتكرر إلى مشكلة هندسية قابلة للحل.
الهدف هو التآكل الطبيعي، وليس التشوه المبكر.
ينبغي أن يتقاعد مثقاب مخروطي جيد لأن حافته القاطعة قد أنجزت عملاً مفيداً، وليس لأن الثقب المخروطي قد تشوه قبل الأوان.
عندما يتم التحكم في تصميم المثقاب ومادته وملاءمته واستخدامه بشكل متكامل، يصبح تمدد حافة المثقاب أقل احتمالاً بكثير. ويبقى أنبوب الحفر مشدوداً، وتنتقل طاقة الصدم بكفاءة أكبر، ويحصل الطاقم على عمر افتراضي أكثر قابلية للتنبؤ لكل من المثقاب وفولاذ الحفر.
هذا هو الهدف الحقيقي: اتصال مستقر يسمح للكربيد بالقيام بالقطع ويسمح للريشة بالتآكل بشكل طبيعي.
