أكمام وصلات المطرقة العلوية: الأنواع، توافق الخيوط، ودليل الاختيار
في عملية الحفر بالمطرقة العلوية، قد تبدو وصلة التوصيل جزءًا صغيرًا من سلسلة الحفر، لكنها تؤثر بشكل كبير على كفاءة الحفر، وعمر السن اللولبي، وموثوقية التشغيل. تربط هذه الوصلة محول ساق الحفر بقضيب الحفر، أو تربط قضيبَي حفر معًا. إذا كانت الوصلة غير دقيقة، أو غير محكمة، أو رديئة الصنع، فقد تُفقد طاقة الصدم قبل وصولها إلى رأس الحفر.
بالنسبة لتطبيقات التعدين واستخراج المحاجر وحفر الأنفاق والبناء، يعد اختيار غلاف التوصيل المناسب أمرًا ضروريًا للحفاظ على نظام حفر مستقر ومنتج.
ما وظيفة غلاف التوصيل؟
يؤدي غلاف التوصيل وظيفتين أساسيتين. أولاً، يربط محول الساق بقضيب الحفر. ثانياً، يربط قضبان الحفر عند الحاجة إلى سلسلة حفر أطول.
لكنّ الغلاف عالي الجودة لا يقتصر دوره على ربط المكونات فحسب، بل يساعد أيضاً في نقل طاقة الصدمات عالية التردد من مكبس مثقاب الصخور عبر سلسلة الحفر وصولاً إلى رأس الحفر. كما يحافظ على استقامة سلسلة الحفر، مما يقلل من انحراف الثقوب وإجهاد الانحناء على الخيوط.
يُعدّ التوزيع السليم للإجهاد وظيفةً مهمةً أخرى. إذ يُمكن للغلاف المصمم جيدًا أن يُقلل من التلف المبكر للخيوط، وتلفها، وتآكلها الناتج عن الاحتكاك بسبب الصدمات والدوران المتكرر.

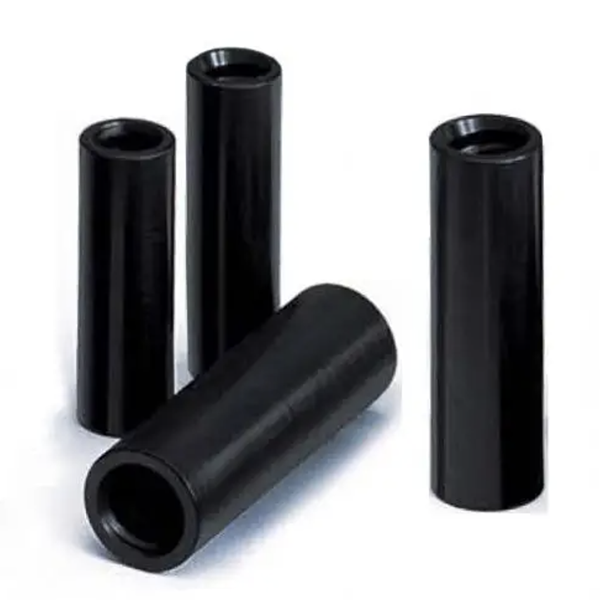

الأنواع الرئيسية لأكمام التوصيل
تتطلب ظروف الحفر المختلفة تصميمات مختلفة للأكمام.
أكمام توصيل نصف الجسر
يحتوي غلاف نصف الجسر على جسر غير ملولب في مركزه. تتصل قضبان الحفر بهذا الجسر، مما يمنعها من أن تُربط بعمق كبير داخل الغلاف.
يُستخدم هذا النوع عادةً في عمليات الحفر الإنتاجية العامة حيث يُعدّ استقرار المحاذاة وسهولة إزالة قضيب الحفر من الأمور المهمة. وهو خيار عملي للعديد من عمليات الحفر الروتينية.
أكمام توصيل الجسر الكامل
يستخدم غلاف الجسر الكامل خيوطًا على طوله ولكنه يتضمن حاجزًا مركزيًا يسمح لقضبان الحفر بالاتصال من طرف إلى طرف في منتصف الغلاف.
هذا التصميم مناسب للأعمال الشاقة وعمليات الحفر ذات عزم الدوران العالي. ولأن أطراف قضيب الحفر تتحمل جزءًا كبيرًا من قوة الصدمة، فإن خيوط الجلبة تحصل على حماية إضافية من الإجهاد الزائد.
أكمام التوصيل المحولة أو المتقاطعة
تُستخدم وصلات التوصيل المتقاطعة لتوصيل المكونات ذات أحجام الخيوط المختلفة. على سبيل المثال، قد تُستخدم لتوصيل محول ساق R32 بقضيب حفر T38.
توفر هذه الأنظمة المرونة للمقاولين وفرق الحفر الذين يستخدمون مواصفات معدات مختلفة ضمن نفس العملية.
أهمية توافق الخيوط
يُعدّ توافق الخيوط أمرًا لا غنى عنه في عمليات الحفر بالمطرقة العلوية. تشمل أنظمة الخيوط الشائعة ما يلي:
سلسلة R: R22، R25، R28، R32، وR38
سلسلة T: T38 و T45 و T51
سلسلة GT/ST: ST58 و ST68 و GT60
تُستخدم أنظمة الخيوط الأكبر حجمًا عادةً للثقوب الأعمق والأقطار الأكبر وظروف الحفر الأكثر صعوبة. قبل اختيار الجلبة، تأكد من نوع الخيط وقطر القضيب وطراز المعدات وتطبيق الحفر المقصود.
كيفية اختيار وصلة التوصيل المناسبة
ينبغي أن تكون جودة المواد هي الاعتبار الأول. فالفولاذ السبائكي عالي القوة ضروري لتحمل ملايين دورات الصدمات وعزم الدوران المستمر.
تُعدّ المعالجة الحرارية بنفس القدر من الأهمية. إذ تُنتج عملية الكربنة سطحًا صلبًا مقاومًا للتآكل مع الحفاظ على لبّ متين. ويساعد هذا التوازن الغلاف على مقاومة التشقق والتشوه والتآكل المبكر.
تؤثر دقة التصنيع أيضًا على الأداء. تساعد الخيوط المصنعة باستخدام آلات CNC على ضمان ملاءمة دقيقة بين الجلبة وقضيب الحفر. قد يؤدي الخلوص الزائد للخيوط إلى تراكم الحرارة، وفقدان الطاقة، والاهتزاز، وتلف الأداة بشكل مكلف.
لماذا تُحسّن الأكمام عالية الجودة نتائج الحفر؟
تساهم وصلة التوصيل الموثوقة في نقل الطاقة بكفاءة، ومحاذاة سلسلة الحفر بثبات، وإطالة عمر الخيوط. كما أنها تقلل من وقت التوقف الناتج عن تلف الوصلات، وتساعد فرق الحفر على الحفاظ على إنتاجية ثابتة.
أكمام وصلات روك هاوند مصنوعة من فولاذ سبيكة 22CrNi3Mo، وتخضع لمعالجة الكربنة والتبريد السريع. صُممت خيوطها المصنعة باستخدام آلات CNC لتتوافق مع معايير الخيوط الدولية الشائعة الاستخدام، مما يقلل من خطر الوصلات غير المحكمة وفقدان الطاقة غير الضروري.
عند اختيار ملحقات الحفر، لا تتجاهل وصلة التوصيل. فمطابقة نوع الوصلة ومواصفات السن اللولبي ونوع المادة والمعالجة الحرارية المناسبة للعمل يمكن أن تُحدث فرقًا ملموسًا في عمر الأداة وأداء الحفر.
